3c消防排煙風機和防火閥如何通過模塊接線?
消防排煙風機和防火閥工作原理
1、一般工程上的280防火閥與3c消防排煙風機連接,防火閥接信號輸入模塊,平時常開,火災時當溫度達到280度時關閉,發出報警信號,報警系統應聯動關閉排煙風機。防火閥位于排煙管道穿越防火墻、防火分區處,作用是當管道中進火時切斷火焰和熱氣的傳播路線。消防排煙風機接控制模塊(輸入輸出模塊),與電動保溫閥等聯鎖,火災時報警系統提前關閉平時排風,聯動打開排煙口,聯動啟動消防排煙風機(先打開電動保溫閥后啟動風機),并反饋工作狀態。
2、火警時通過輸入輸出模塊控制打開,平時常閉,連鎖停止排煙機。也有設計為常閉的排煙防火閥,在煙氣溫度達到280度是排煙防火閥熔斷器熔斷,關斷報警,這樣一般利用常開點接到輸入模塊的報警點上就可以了排煙風機入口處的排煙防火閥一般為常開,達到280度熔斷停風機。
消防排煙風機和防火閥通過模塊接線方式
1、無自動報警系統時主風道防火閥接風機控制箱的中間繼電器,聯鎖關閉排煙風機。即3c消防排煙風機和防火閥之間沒有模塊,一般這種防火閥直接與3c消防排煙風機的控制箱連接,閥門關閉后輸出觸點信號給控制箱即可停消防排煙風機。
2、有自動報警系統時防火閥接信號模塊,主風道防火閥關閉時報警,聯動關閉排煙風機。模塊是監視閥門關閉的,閥門關閉后模塊將反饋信號傳給消防主機,主機打開聯動通過邏輯關系即可聯動停消防排煙風機。
3、通過主機聯動的方式關閥停風機。控制模塊一般出線兩對,一對為輸出觸點或電壓信號,一對為反饋線。接閥輸出采用24V,反饋為無源輸入。防火閥和排煙風機控制回路的連接是利用280°防火閥操作手柄處的限位開關常閉觸點串接在排煙風機控制回路中,一旦防火閥動作,限位開關常閉觸點打開,排煙風機控制回路斷開,排煙風機立即停止運行,六個280°防火閥的限位開關常閉觸點串接在排煙風機控制回路中,只要其中一個防火閥動作,限位開關常閉觸點打開,排煙風機控制回路斷開,排煙風機立即停止運行。

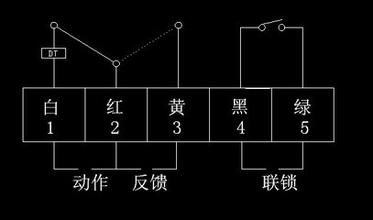

消防排煙風機與280°防火閥的接連原理圖
以上就是消防排煙風機和防火閥模塊接線介紹,若您希望獲得進一步的了解,歡迎您隨時聯絡我們3c消防排煙風機和3c防火閥生產廠家,誠邀為您提供最滿意的服務!
